विस्तार जानकारी

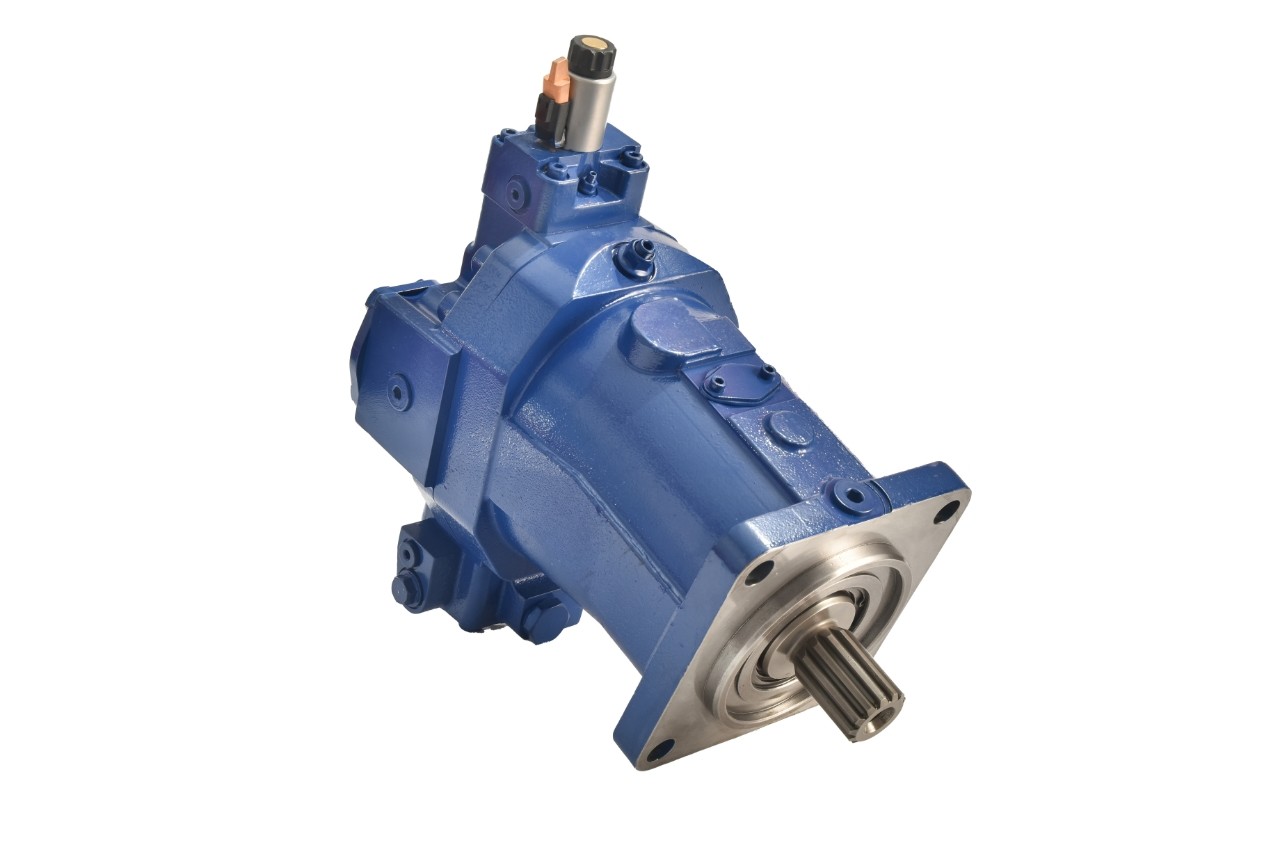

नाम: हाइड्रोलिक बंद पंप मॉडल: K4VG71
कार्य मोड: सर्किट बंद करें नामित गति: 3300 रपीएम
दबाव काटें: 234 बार नियंत्रण मोड: विद्युत अनुपात (DC)12V का आउटपुट वॉल्यूम नियंत्रण: Deutsch DT04-2P,2pin
फ़िल्टर मोड: एकीकृत दबाव तेल फिट्रेशन इनपुट शाफ्ट: 14 टी 12/24 डीपी
प्रयोग: एयरोस्पेस इंजीनियरिंग
प्रमुखता देना:

एयरोस्पेस इंजीनियरिंग बंद सर्किट हाइड्रोलिक पंप

,

3300 आरपीएम बंद सर्किट हाइड्रोलिक पंप

,

234 बार बंद सर्किट हाइड्रोलिक पंप

उत्पाद विवरण

एयरोस्पेस इंजीनियरिंग 3300 आरपीएम 234 बार के साथ हाइड्रोलिक बंद पंप


एयरोस्पेस इंजीनियरिंग में हाइड्रोलिक बंद पंपों का मुख्य अनुप्रयोग निम्नलिखित क्षेत्रों में होता हैः

  1. 1 विमान लैंडिंग गियर सिस्टम: हाइड्रोलिक बंद पंपों का व्यापक रूप से विमान लैंडिंग गियर सिस्टम में उपयोग किया जाता है। वे लैंडिंग गियर को संचालित करने के लिए आवश्यक हाइड्रोलिक शक्ति प्रदान करते हैं,जिसमें लैंडिंग गियर के स्ट्रोट्स का विस्तार और वापस लेना और ब्रेक की तैनाती शामिल हैये पंप लैंडिंग गियर के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करते हैं, जिससे विमान की टेकऑफ, लैंडिंग और ग्राउंड हैंडलिंग क्षमताओं में योगदान होता है।

  2. 2 उड़ान नियंत्रण प्रणाली: हाइड्रोलिक बंद पंप विमान उड़ान नियंत्रण प्रणाली में एक महत्वपूर्ण भूमिका निभाते हैं। वे नियंत्रण सतहों जैसे एइलरों, लिफ्टों,और पतवारेंये पंप उड़ान के दौरान विमान के सटीक नियंत्रण और पैंतरेबाज़ी की अनुमति देते हैं, जिससे पायलटों को सुचारू और सटीक उड़ान समायोजन करने की अनुमति मिलती है।

  3. थ्रस्ट रिवर्सर सिस्टम: कुछ विमानों में, थ्रस्ट रिवर्सर सिस्टम में हाइड्रोलिक बंद पंपों का उपयोग किया जाता है। ये सिस्टम लैंडिंग पर इंजन थ्रस्ट को आगे की ओर निर्देशित करने में मदद करते हैं,विमान के विलंब में सहायता करना और विमान की ब्रेक क्षमता को बढ़ानाथ्रस्ट रिवर्सर्स के कामकाज के लिए हाइड्रोलिक पावर महत्वपूर्ण है और पंप उनके विश्वसनीय प्रदर्शन को सुनिश्चित करते हैं।

  4. 4 हाइड्रोलिक एक्ट्यूएटर: पूरे विमान में विभिन्न हाइड्रोलिक एक्ट्यूएटर में हाइड्रोलिक बंद पंपों का प्रयोग किया जाता है।ये एक्ट्यूएटर महत्वपूर्ण कार्यों जैसे ऑपरेटिंग फ्लैप के लिए जिम्मेदार हैंपंप इन घटकों को संचालित करने के लिए आवश्यक हाइड्रोलिक दबाव प्रदान करते हैं,उड़ान के विभिन्न चरणों के दौरान विमान की वायुगतिकीय विशेषताओं का सटीक नियंत्रण करने में सक्षम.

एयरोस्पेस इंजीनियरिंग में हाइड्रोलिक बंद पंपों का उपयोग लैंडिंग गियर सिस्टम, उड़ान नियंत्रण, जोर रिवर्सर और हाइड्रोलिक एक्ट्यूएटर के कुशल और विश्वसनीय संचालन को सुनिश्चित करता है।ये पंप सुरक्षा में योगदान देते हैंवाणिज्यिक और सैन्य विमानन दोनों अनुप्रयोगों में विमानों की गतिशीलता और प्रदर्शन।



आकारः

आकार K4VG71
विस्थापन वीजी अधिकतम cm3 71
परिवर्तनीय पंप
बूस्ट पंप (20 बार) Vg Sp cm3 19.6
गति कंटी. आरपीएम 3300
अधिकतम वीजी अधिकतम
सीमित अधिकतम सीमित आरपीएम 3600
अंतराल अधिकतम मिनट. आरपीएम 4100
nmin आरपीएम 500
प्रवाह l/मिनट 234
निरंतर और वीजी मैक्स
शक्ति 400 बार किलोवाट 156
निरंतर वीजी अधिकतम
मोर्टार 400 बार Nm 451
वीजी मैक्स पर 100 बार Nm 112.8
जड़ता का क्षण जेजीआर किलोग्राम2 0.0097
कोणीय त्वरण α रड/सेकंड2 21000
भरने की क्षमता वी L 1.3
वजन लगभग। m किलो 50


विशेषताएं:

  1. 1बंद सर्किट: हार्वेस्टर बंद हाइड्रोलिक पंप एक बंद सर्किट के साथ डिजाइन किया गया है
  2. प्रणाली के भीतर हाइड्रोलिक द्रव का परिसंचरण और आपूर्ति, बाहरी अशुद्धियों के प्रवेश को रोकना।
  3. 2उच्च दबाव आउटपुट: यह शक्ति को पूरा करने के लिए उच्च दबाव हाइड्रोलिक तरल पदार्थ देने में सक्षम है
  4. और हार्वेस्टर हाइड्रोलिक सिस्टम की शक्ति आवश्यकताएं।
  5. 3कुशल प्रदर्शन: बंद हाइड्रोलिक पंप उच्च दक्षता के साथ काम करता है, जिससे त्वरित
  6. प्रतिक्रिया और हाइड्रोलिक प्रणाली के दबाव और प्रवाह दर का समायोजन।
  7. 4टिकाऊ और विश्वसनीय:पंप आमतौर पर टिकाऊ सामग्री और उन्नत के साथ निर्मित है
  8. विनिर्माण तकनीकों, विश्वसनीय के लिए उत्कृष्ट पहनने के प्रतिरोध और संक्षारण प्रतिरोध प्रदान
  9. दीर्घकालिक संचालन।



तकनीकी डेटा

मानों की तालिका (सैद्धांतिक मान, बिना दक्षता और सहिष्णुता के; मूल्य गोल)
